Toplinski izoliran spoj kupole ili svjetlosne trake s krovom. Oblik, visinu i materijal vijenca uskladite sa sastavom krova i završnom hidroizolacijom.
Pri izboru visine vijenca uzmite u obzir konačni sastav izolacije i hidroizolacije.
Građevinsku i svijetlu mjeru otvora označite prema odgovarajućoj kataloškoj skici.
Vijenac mora odgovarati kupoli ili traci, pričvršćenju i mehanizmu otvaranja.
Nastavni vijenac ključni je dio sustava svjetlosne kupole ili svjetlosne trake. Štiti krovni otvor od oborina, usmjerava vodu dalje od kupole i smanjuje prijenos topline između unutarnjeg i vanjskog prostora.

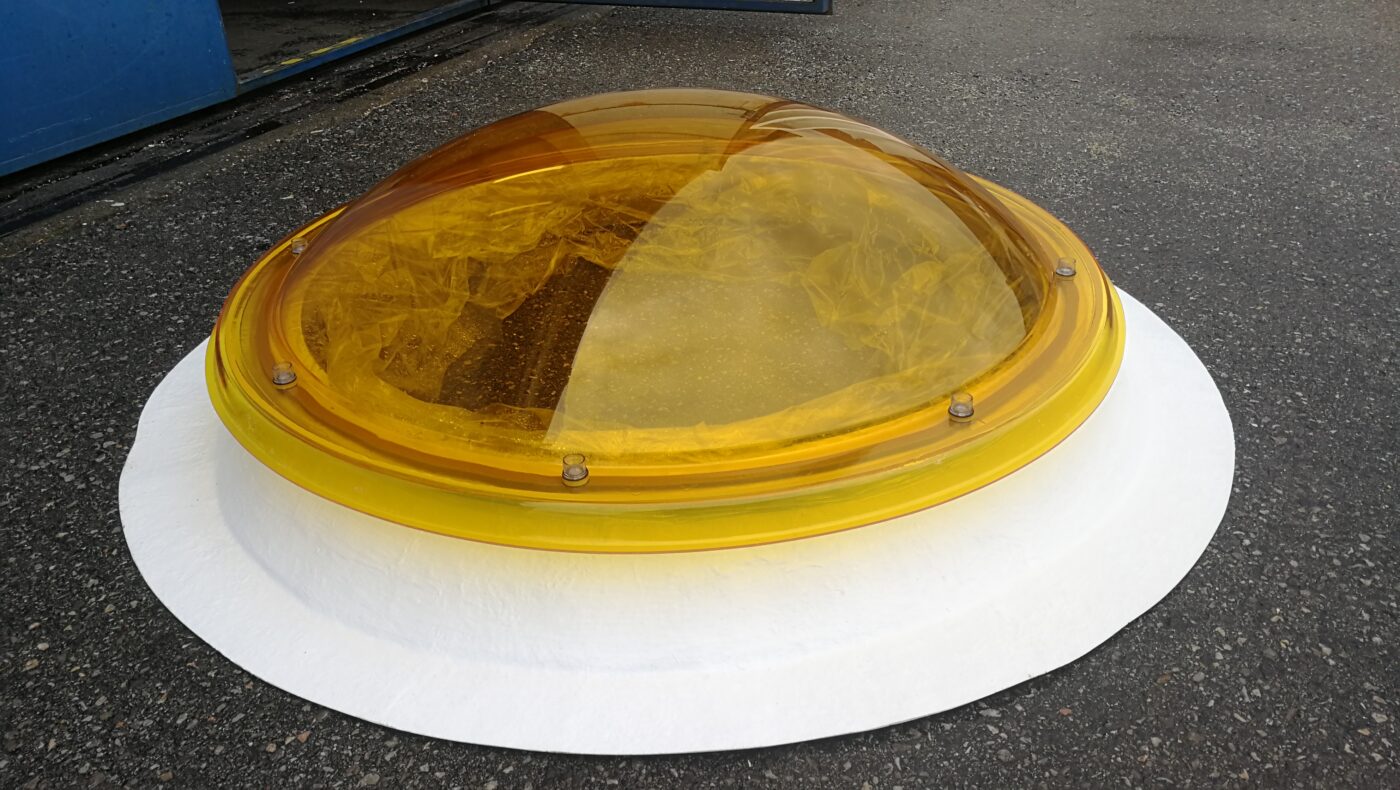

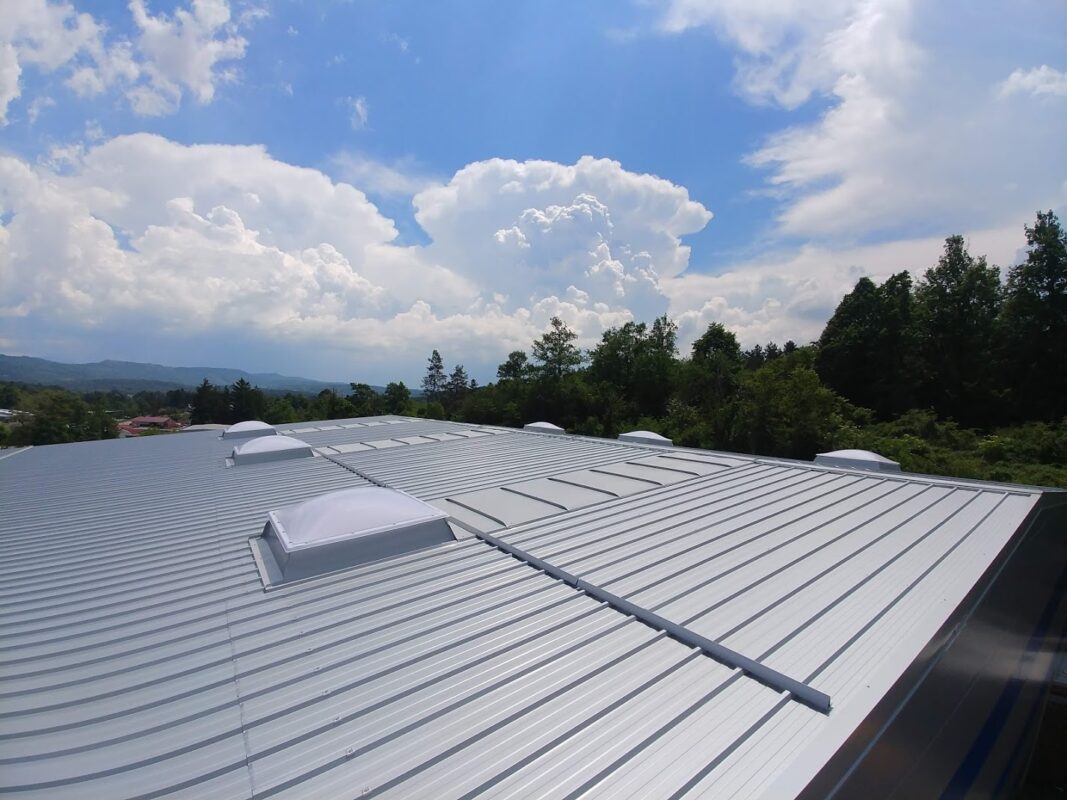

Svjetlosne kupole i svjetlosne trake POS plastika standardno se ugrađuju na toplinski izolirane poliesterske ili metalne nastavne vijence.
Standardni nastavni vijenac prema katalogu:
U = 0,83 W/(m²·K) uz izolaciju debljine 2,5 cm. Podatak vrijedi za opisanu izvedbu vijenca, a ne za cijelu kupolu ili ugrađeni sustav. Za drukčiji sastav provjeravamo pripadajuće tehničke podatke.

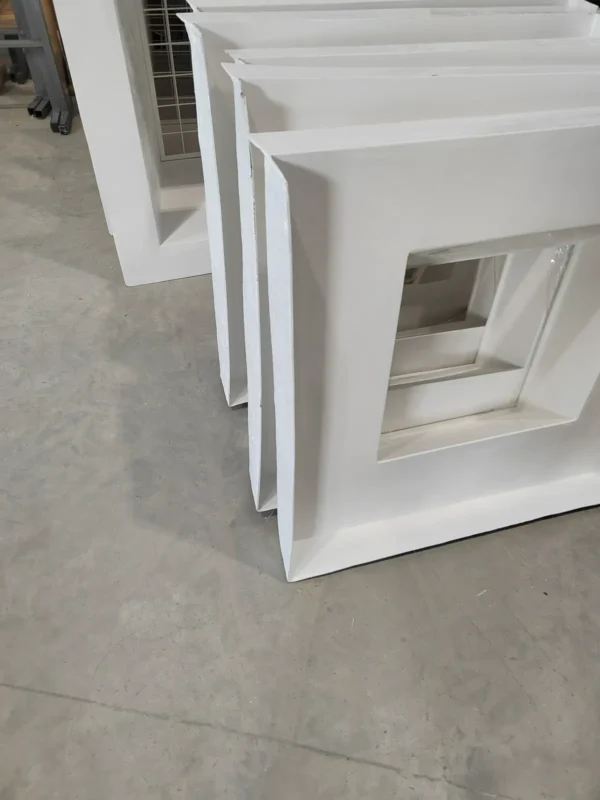

Izrađeni su od poliestera ojačanog staklenim vlaknima (GFK). Kao toplinski izolator upotrebljava se kruta poliuretanska pjena (PUR). Poseban kondenzacijski rub standardnog sustava vijenca i kupole odnosno trake namijenjen je skupljanju kondenzata radi njegova isparavanja. To ne isključuje nastanak kondenzacije; na nastanak i isparavanje utječu i temperatura, vlažnost i prozračivanje prostora. Unutarnja strana vijenca bijela je i glatka, a vanjska je dodatno zaštićena od štetnog UV zračenja. Široka prirubnica omogućuje ugradnju nastavnog vijenca na drvene, metalne ili betonske krovne konstrukcije. Standardne visine nastavnih vijenaca iznose 15, 30 ili 50 cm.

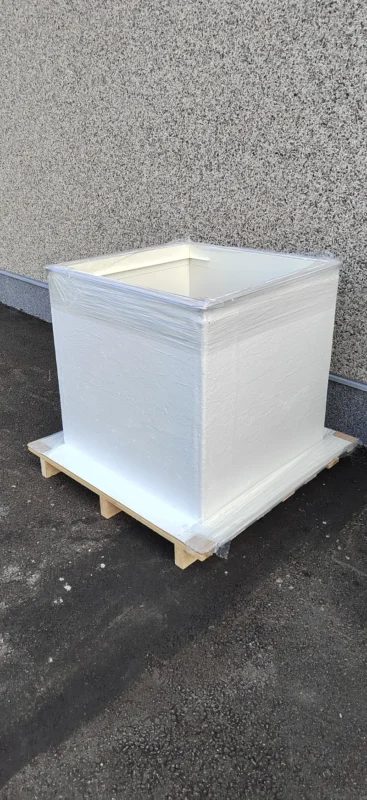

Imaju vanjsku oblogu ojačanu staklenim vlaknima (GFK). Geometrijski i tehnički izvedeni su jednako kao poliesterski vijenci. Metalni vijenci mogu se izraditi u nestandardnim dimenzijama, uz praškasto lakiranje vidljive površine prema ljestvici boja RAL. Zahtijevana požarna svojstva treba potvrditi za odabranu izvedbu na temelju pripadajuće dokumentacije.
Moguća je i izrada drugih izvedbi nastavnih vijenaca, primjerice s izoliranom prirubnicom, izoliranom petom i okapnicom ili dodatnom toplinskom izolacijom.
Oblik vijenca određuje odnos između građevinske dimenzije K i svijetle dimenzije L. Izvedbu odabiremo prema sastavu krova, potrebnoj veličini otvora i sustavu kupole.
Svijetla je dimenzija 20 cm manja od građevinske dimenzije: L = K − 20 cm.
Svijetla je dimenzija 11 cm manja od građevinske dimenzije: L = K − 11 cm.
Svijetla i građevinska dimenzija jednake su: L = K.
| K – građevinska dimenzija (cm) | N – nazivna dimenzija (cm) |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Kod pravokutnih nastavnih vijenaca nazivna dimenzija N u oba je smjera 4 cm manja od građevinske dimenzije K. Druge dimenzije i posebne izvedbe izrađujemo prema dogovoru.

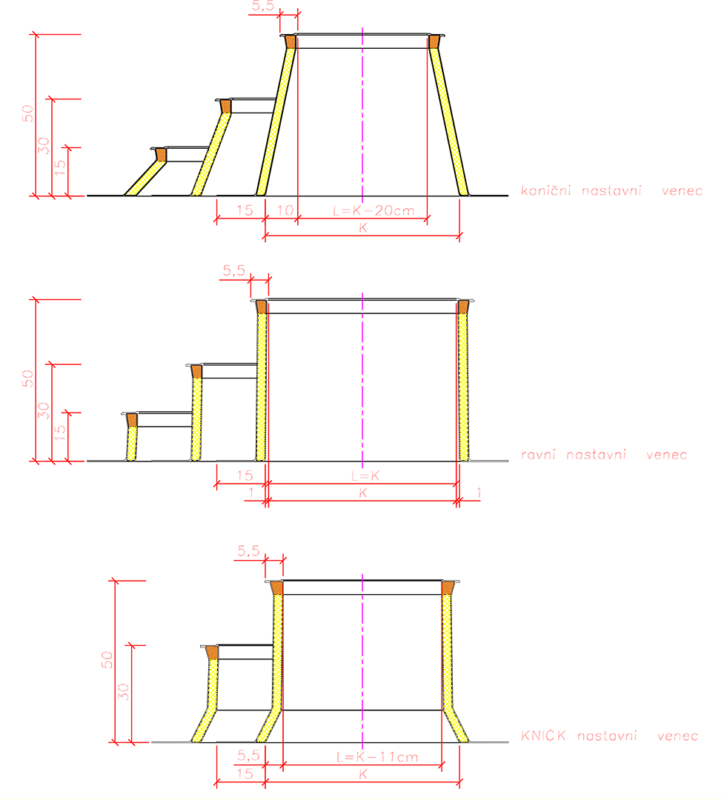

Kataloška skica ispod prikazuje presjeke i konstrukcijske oznake svih triju oblika.
Radi sigurnosti pri radu na krovu te sprječavanja pada ljudi ili većih predmeta kroz krovni otvor u zgradu kao dodatnu opremu preporučujemo zaštitne mreže. Izrađene su od građevinskih mreža koje su praškasto obojene u boju RAL ili pocinčane.
Mreže se pričvršćuju na nastavni vijenac ili ugrađuju ispod njega. Prema potrebi izrađuju se mreže prilagođene ugradnji ventilacijskih mehanizama ili sustava za prirodno odvođenje dima i topline (NODT).
Zaštitne mreže ispitane su u skladu sa EN 1873:2014.
Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore promatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
Ne. Visinu treba uskladiti sa završnim sastavom krova, izolacijom i hidroizolacijskim detaljem. Standardne visine iz kataloga nisu univerzalna preporuka za ugradnju.
Ne. Katalog navodi tu vrijednost za standardni vijenac s izolacijom debljine 2,5 cm. Svojstva kupole, ostakljenja i spoja s krovom razmatraju se zasebno.
Tek nakon provjere stanja i mjera postojećeg vijenca, pričvršćenja i kompatibilnosti. Približna vanjska mjera nije dovoljna.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
