Svjetlosne kupole POS plastika
Svjetlosne kupole za prirodno osvjetljenje kroz ravne krovove. Odaberite dimenzije, materijal i fiksnu izvedbu ili otvaranje prilagođeno potrebnoj funkciji.
- Više od 80 standardnih dimenzija te okrugli, kvadratni i pravokutni oblici.
- Različiti načini otvaranja: fiksno, ručno, električno ili pneumatsko.
- Izbor materijala: izvedbe od akrilnih ili polikarbonatnih ploča.
Pomoć pri odabiru izvedbe
- Odredite funkciju
Samo dnevno svjetlo, svakodnevna ventilacija, izlaz na krov ili namjenska izvedba za odvođenje dima i topline.
- Usporedite ostakljenje
Razmotrite prozirnu ili opalnu izvedbu, izloženost udarcima i toplinske potrebe prostora.
- Provjerite spoj s krovom
Pri zamjeni prvo provjerite postojeći vijenac i pričvršćenja, a zatim odaberite gornji dio kupole.

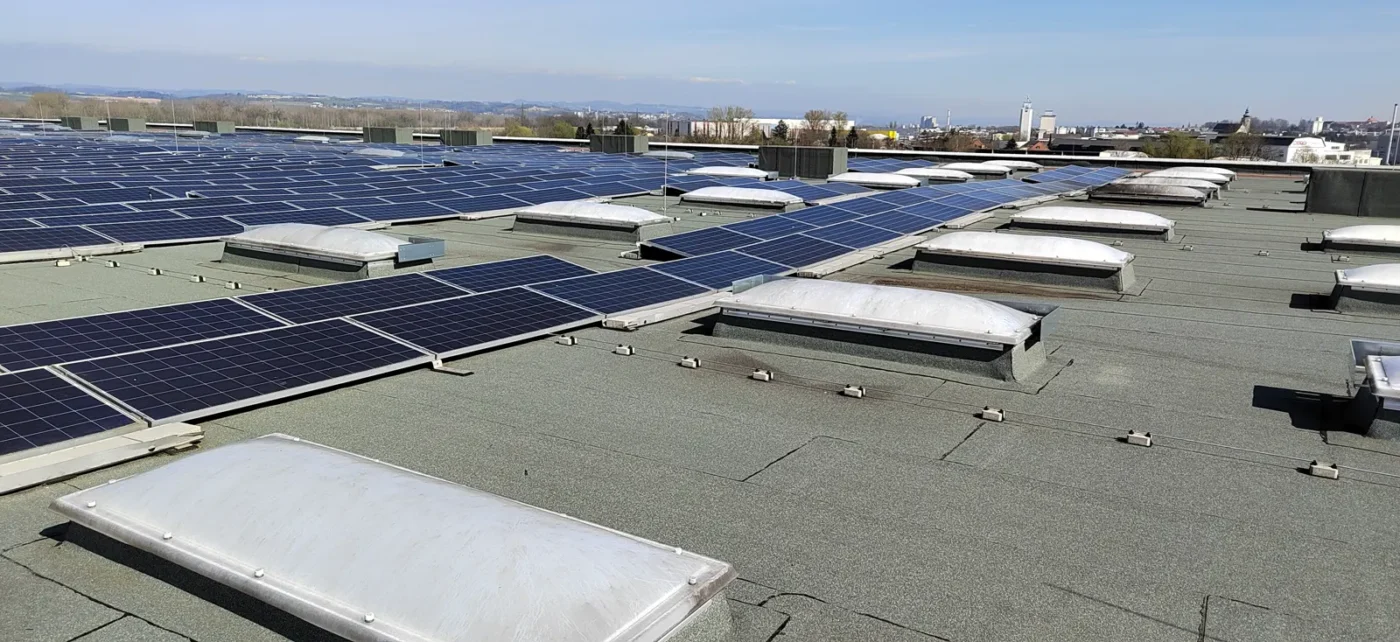

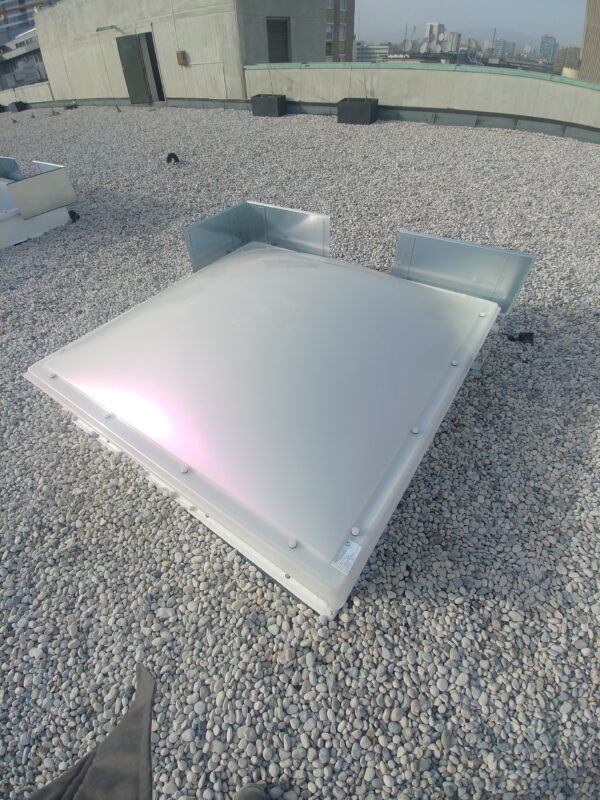

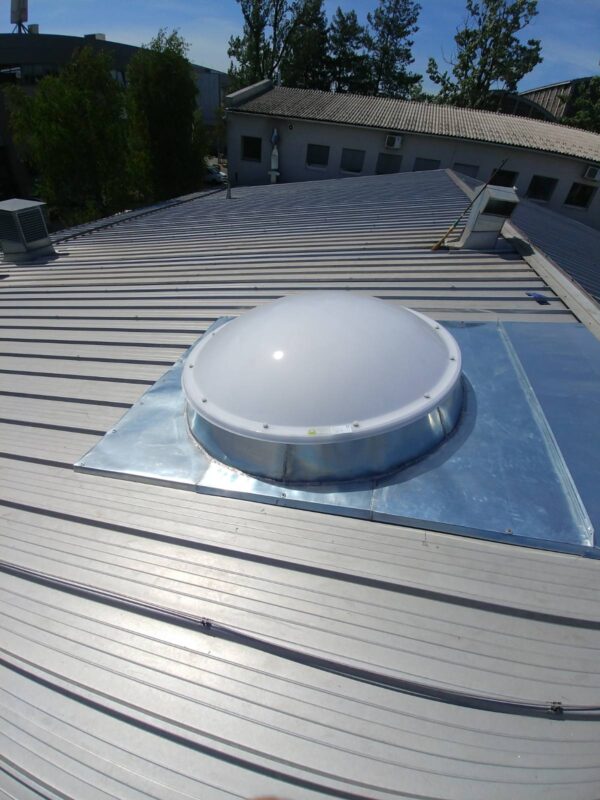

Svjetlosne kupole POS plastika dovode dnevno svjetlo kroz ravne krovove te omogućuju prirodnu ventilaciju i primjenu u sustavima za prirodno odvođenje dima i topline. Prikladne su za industrijske objekte, sportske dvorane, škole, stanove u potkrovlju i druge objekte. Zbog laganih materijala jednostavne su za ugradnju. Kupole imaju CE oznaku u skladu sa EN 1873.

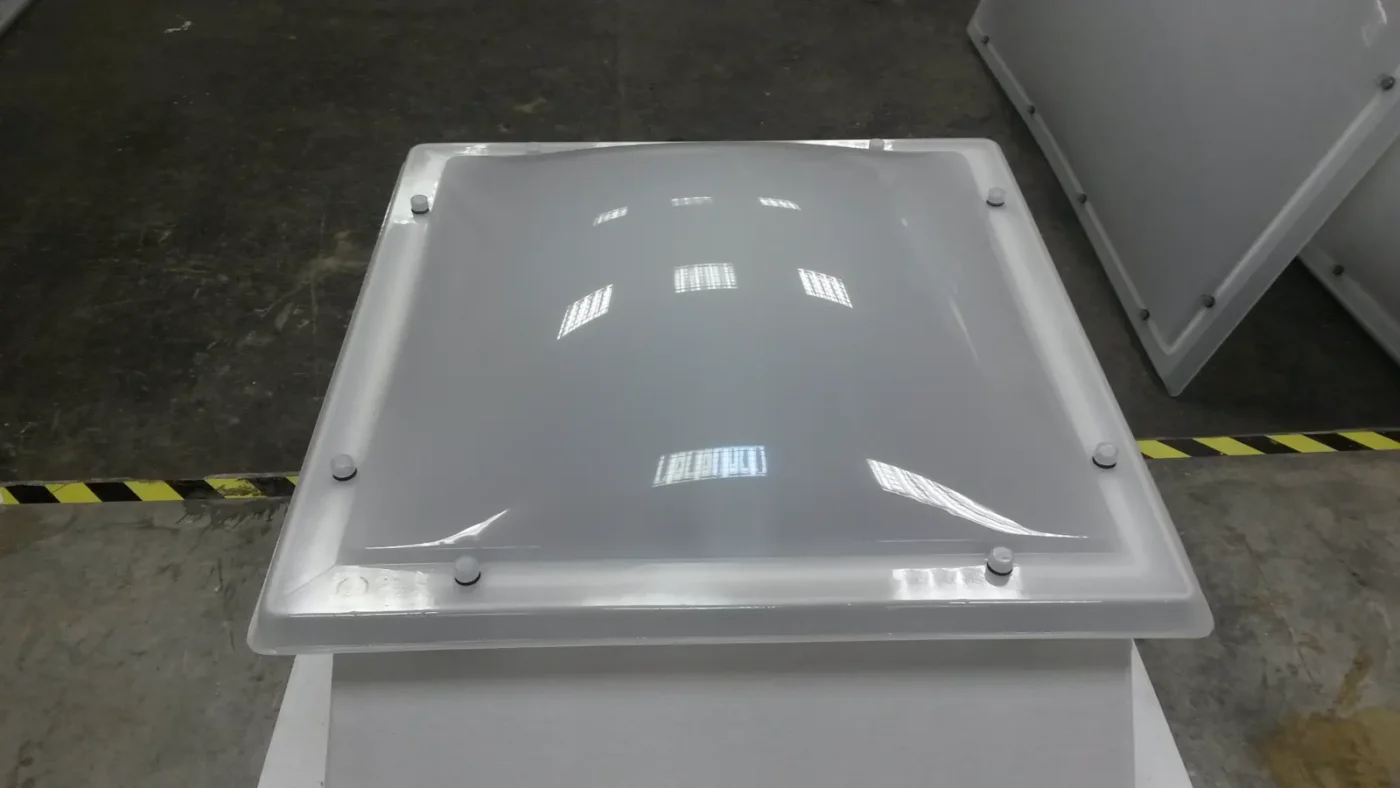

Akrilna ploča (PMMA)

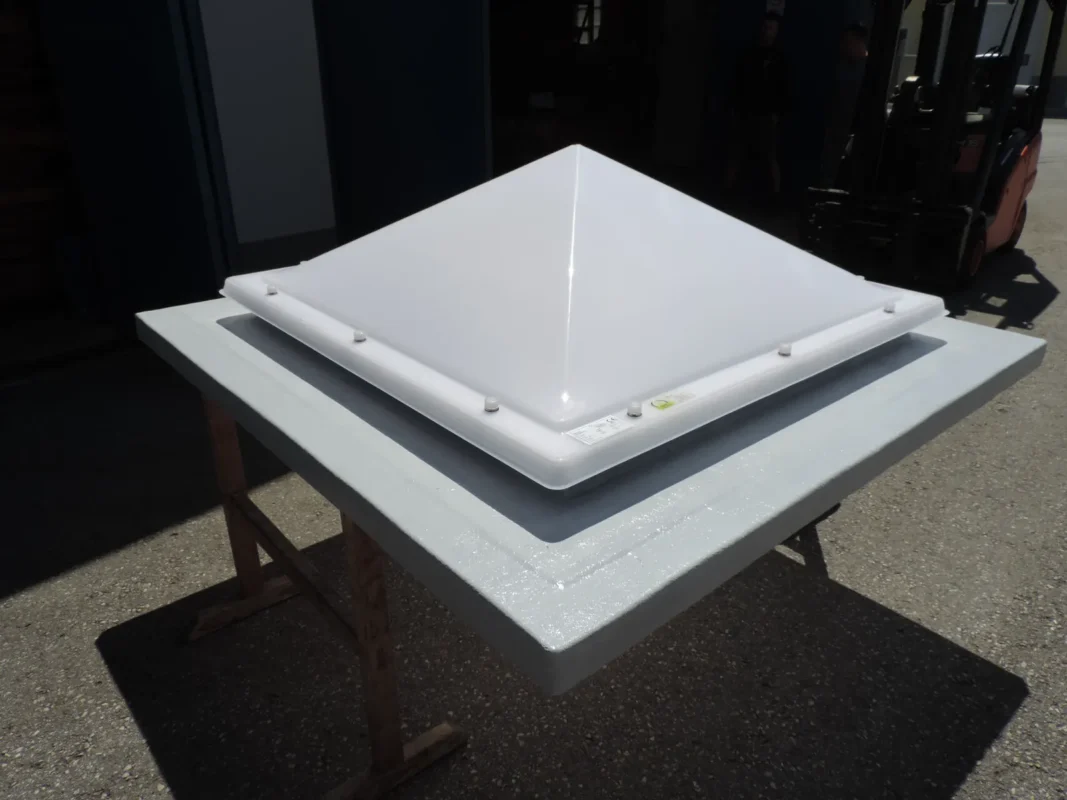

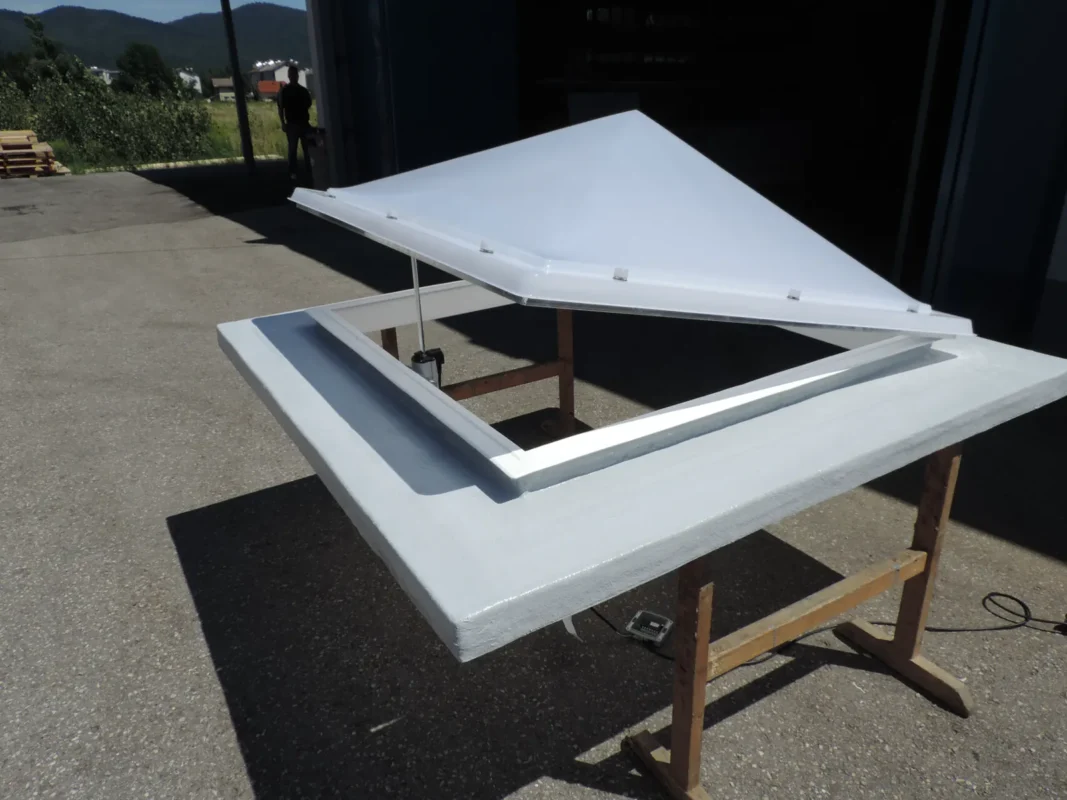

Svjetlosne kupole POS plastika izrađujemo od akrilnih ploča, pretežno u opalnoj/mliječnoj ili prozirnoj izvedbi. Po narudžbi ih izrađujemo i od akrilnih ploča u boji. Kupole se sastoje od jednog, dva, tri ili četiri sloja. Izrađujemo više od 80 standardnih dimenzija u okruglom, kvadratnom ili pravokutnom obliku. Na zahtjev su dostupne i kupole piramidalnog oblika. Akrilna ploča lagan je materijal postojan na UV zračenje, pa dugotrajno zadržava svoju boju.
Akrilna ploča IRR/Heatstop
IRR/Heatstop akrilna ploča opcija je za smanjenje prolaska sunčeve topline. Katalog navodi svjetlosnu propusnost usporedivu s opalnim izvedbama. Stvarni utjecaj na temperaturu prostora i potrebu za hlađenjem ovisi o objektu, površini elemenata, ventilaciji i orijentaciji.
Polikarbonatna ploča
Prema katalogu, polikarbonat je otporniji na udarce i tuču od akrila. Obostrana UV zaštita pridonosi postojanosti, ali materijal nije neuništiv. Razred reakcije na požar B-s1,d0 prema EN 13501-1 odnosi se na navedenu izvedbu materijala, a ne na prikladnost za sve zahtjeve zaštite od požara.
Srednji sloj od višeslojne polikarbonatne ploče

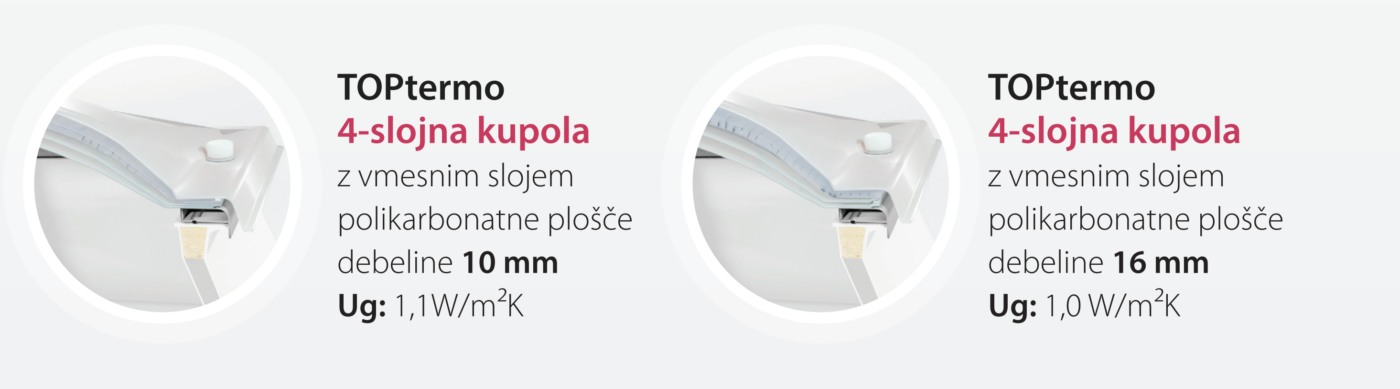

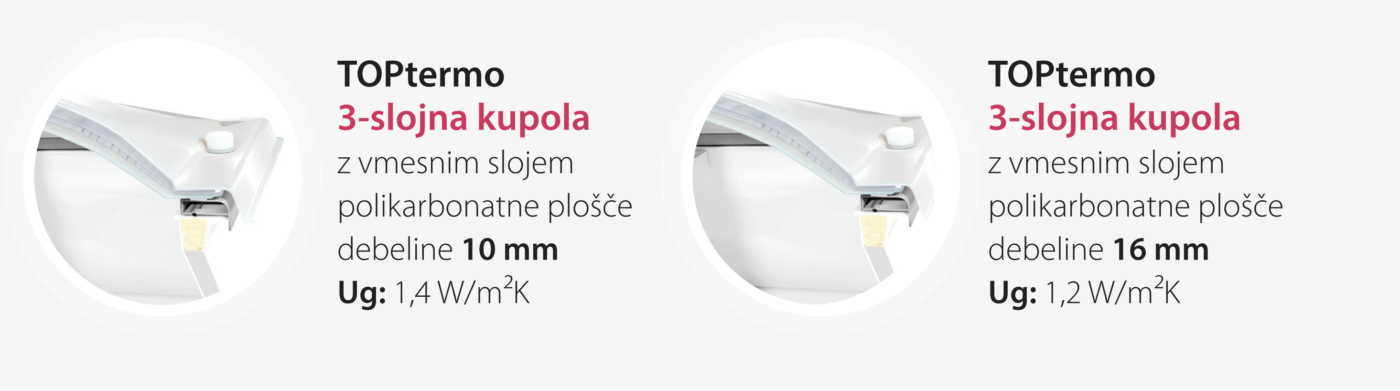

Kupole TOPtermo kombiniraju višeslojnu polikarbonatnu ploču debljine 10 ili 16 mm s gornjom odnosno gornjom i donjom ljuskom od akrila ili polikarbonata. Kataloška U-vrijednost ovisi o sastavu; najniža navedena vrijednost od 1,0 W/(m²·K) ne vrijedi za sve izvedbe. Usporedite pojedine sastave u tablici u nastavku. Za grijani prostor treba zajedno razmotriti kupolu, nastavni vijenac i spoj s krovom; sama U-vrijednost kupole nije dovoljna za određivanje uštede energije cijelog objekta.
Tehnički podaci

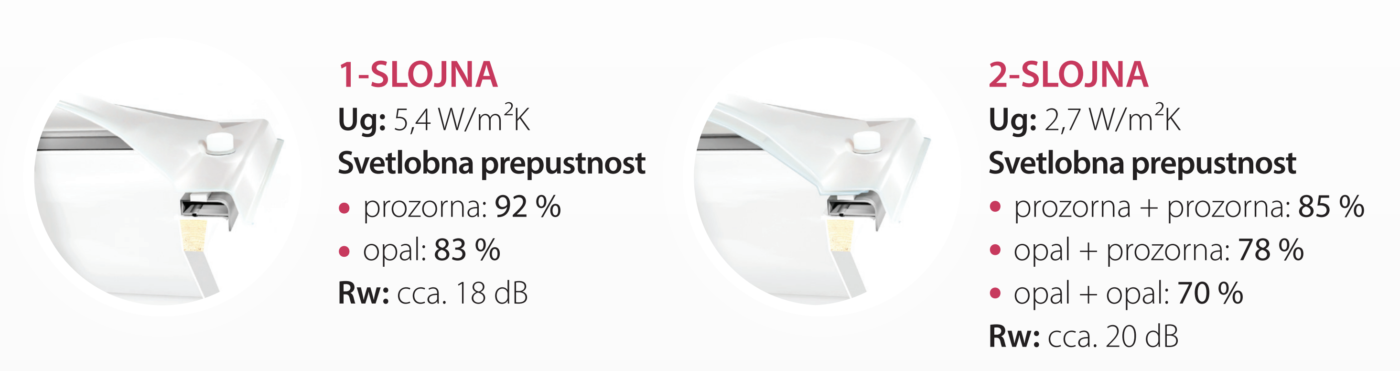

Toplinska, svjetlosna i zvučna svojstva
Vrijednosti se odnose na kataloške izvedbe kupola. Svjetlosna propusnost ovisi o kombinaciji prozirnih i opalnih slojeva.
| Izvedba | Ug | Svjetlosna propusnost | Rw |
|---|---|---|---|
| Jednoslojna | 5,4 W/(m²·K) | prozirna 92 % opalna 83 % |
pribl. 18 dB |
| Dvoslojna | 2,7 W/(m²·K) | prozirna + prozirna 85 % opalna + prozirna 78 % opalna + opalna 70 % |
pribl. 20 dB |
| Troslojna | 1,9 W/(m²·K) | 3 × prozirna 78 % opalna + 2 × prozirna 70 % 3 × opalna 60 % |
pribl. 22 dB |
| Četveroslojna | 1,5 W/(m²·K) | 4 × prozirna 72 % 2 × opalna + 2 × prozirna 59 % 4 × opalna 51 % |
— |
| Izvedba | Višeslojna polikarbonatna ploča | Ug |
|---|---|---|
| Troslojna | 10 mm | 1,4 W/(m²·K) |
| Troslojna | 16 mm | 1,2 W/(m²·K) |
| Četveroslojna | 10 mm | 1,1 W/(m²·K) |
| Četveroslojna | 16 mm | 1,0 W/(m²·K) |
Konačni sastav i deklarirana svojstva uvijek potvrđujemo s obzirom na dimenziju, način otvaranja i zahtjeve objekta.
Vrste i dimenzije kupola
Možete birati između okruglih, kvadratnih, pravokutnih te, za odabrane dimenzije, piramidalnih izvedbi. U tablici su navedene standardne dimenzije okruglih kupola, a kataloške skice ispod nje prikazuju konstrukcijske presjeke i druge oblike.
Standardne dimenzije okruglih kupola
| N (cm) | K (cm) | L (cm) | S (cm) | h (cm) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
Oznake N, K, L, S i h prate katalošku skicu: N je nazivna dimenzija, S os vijaka, L svijetli otvor, K konstrukcijska dimenzija, a h visina kupole.
Zaštitne mreže
Radi sigurnosti pri radu na krovu te sprječavanja pada ljudi ili većih predmeta kroz krovni otvor u zgradu kao dodatnu opremu preporučujemo zaštitne mreže. Izrađene su od građevinskih mreža koje su praškasto obojene u boju RAL ili pocinčane. Mreže se pričvršćuju na nastavni vijenac ili ugrađuju ispod njega. Prema potrebi izrađuju se mreže prilagođene ugradnji ventilacijskih mehanizama ili sustava za prirodno odvođenje dima i topline (NODT). Zaštitne mreže ispitane su u skladu sa EN 1873:2014.
Načini otvaranja kupola
Ovisno o namjeni, kupole mogu biti fiksne ili otvarajuće za ventilaciju odnosno kao dio sustava za prirodno odvođenje dima i topline (NODT).
Fiksne kupole
Kada kupole služe isključivo za dovođenje prirodnog svjetla kroz krov, fiksna kupola najekonomičniji je izbor.

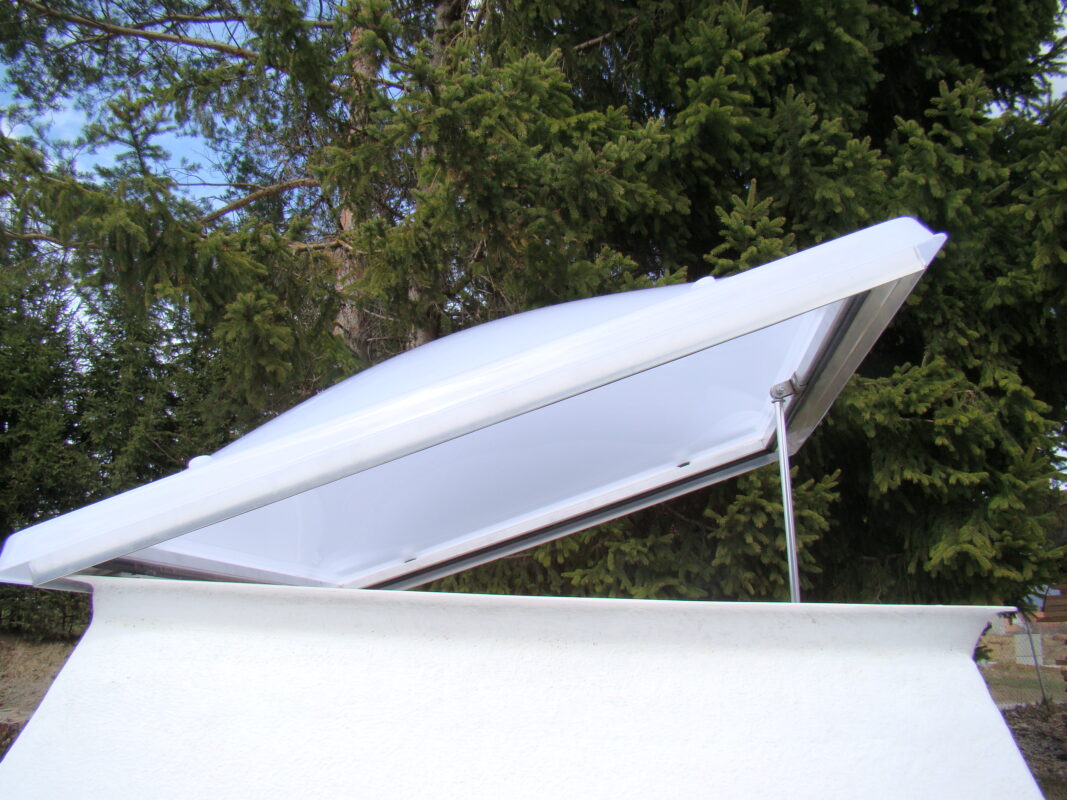

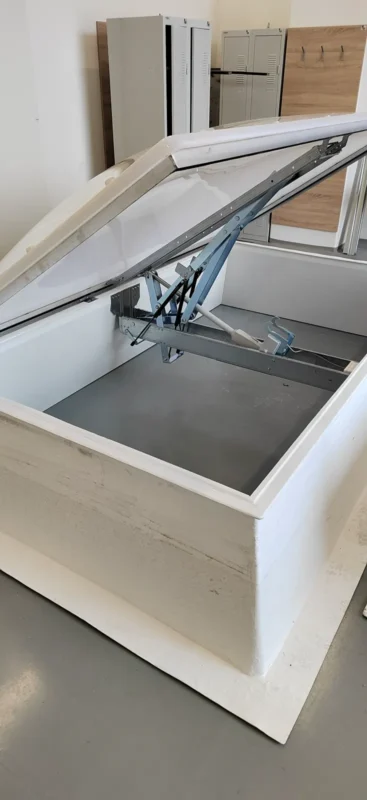

Prirodna ventilacija
Kupole POS plastika otvaraju se ručno ili s pomoću električnog odnosno pneumatskog pogona. Sustav dnevne ventilacije može se nadopuniti senzorom za kišu i vjetar koji automatski zatvara kupole u nepovoljnim vremenskim uvjetima.

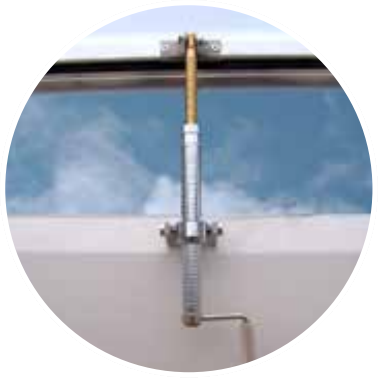

Ručno otvaranje
Ručno otvaranje prikladno je za manje kupole i prostore visine do 4 m. Teleskopsko vreteno ili ručka dugi su do 3 m.

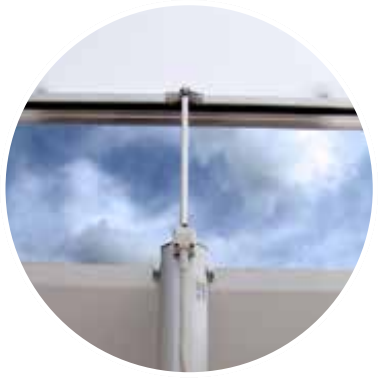

Električno otvaranje: 230 V AC ili 24 V DC
Kupole se elektromotornim pogonom AC 230 V / 50 Hz ili pogonom 24 V DC otvaraju pojedinačno ili skupno. Otvaranjem i zatvaranjem upravlja se tipkalom ili daljinskim upravljačem.

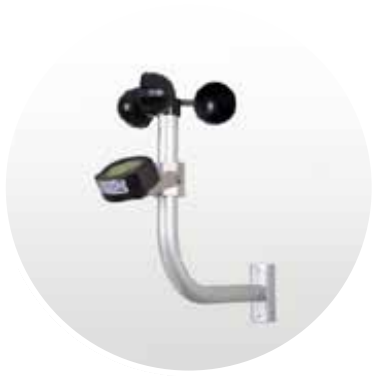

Senzor za vjetar i kišu
Senzor prati vremenske uvjete kod svjetlosnih kupola s ugrađenim elektromotorima za ventilaciju. Automatski aktivira sklopku pri prejakom vjetru ili kiši.

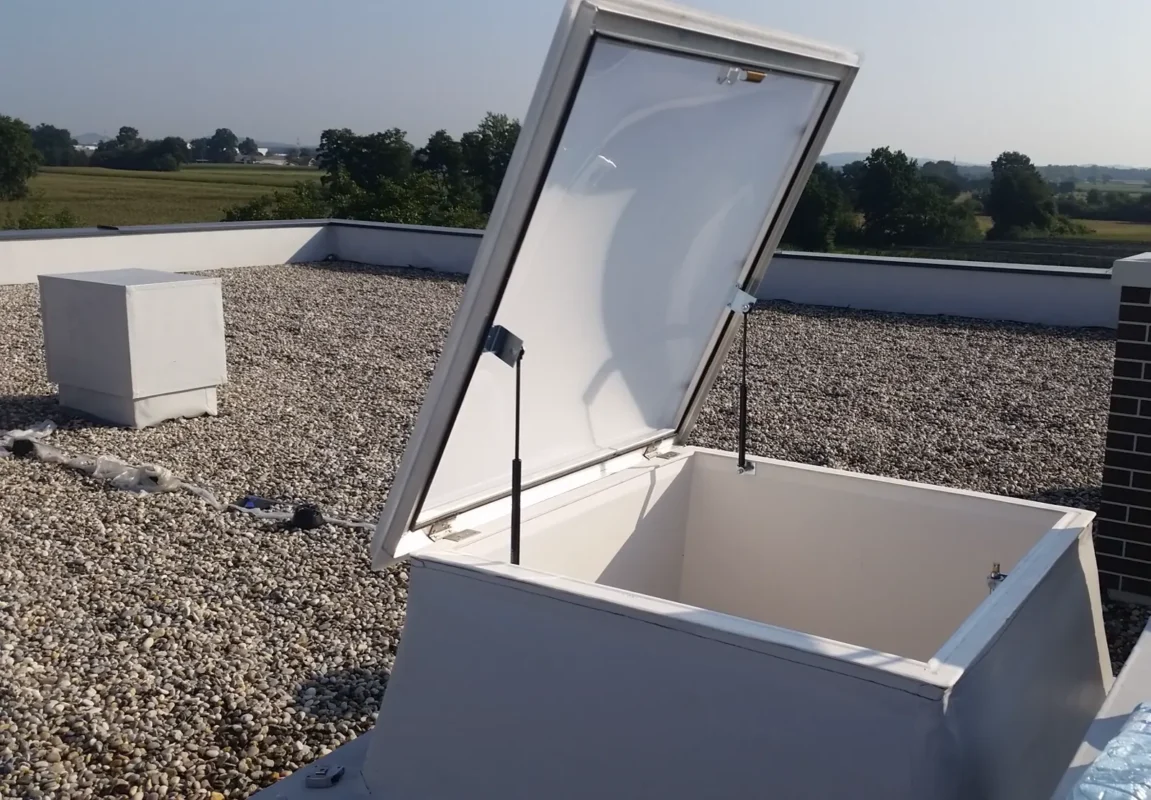

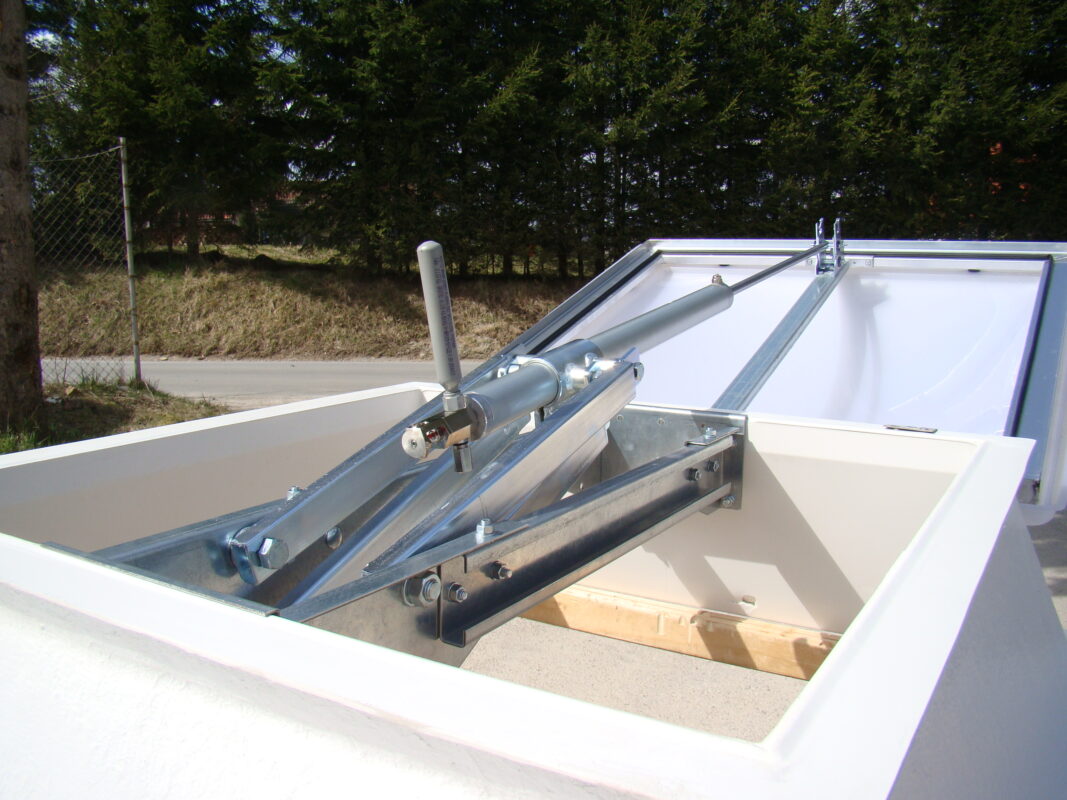

Sustavi za izlaz na krov

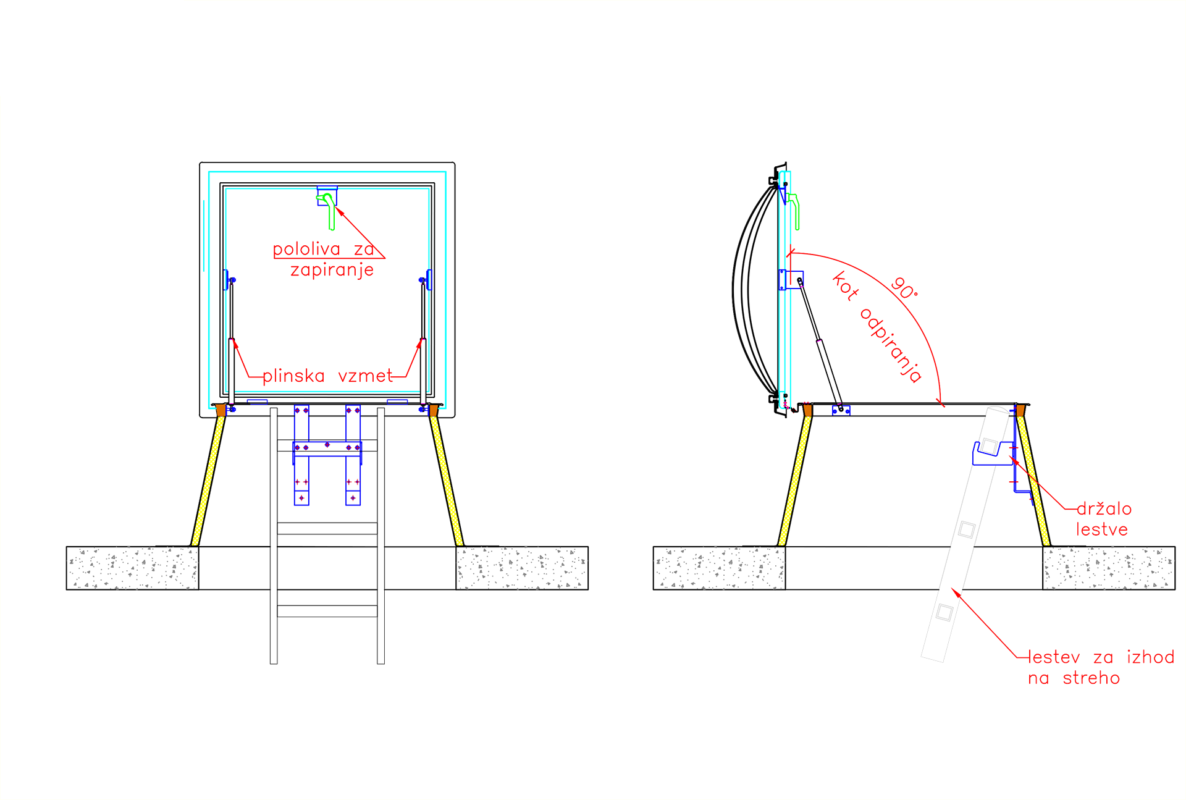

Za izlaz na krov odaberite kupolu namijenjenu toj uporabi, a ne samo izvedbu s otvaranjem za ventilaciju. Opisani sustav otvara se plinskim oprugama i zatvara unutarnjom ručkom; držač za ljestve dodatna je oprema. Prije narudžbe s izvođačem provjerite dimenzije otvora, način pristupa i potrebne zaštitne mjere na krovu. Sam mehanizam za otvaranje ne jamči siguran pristup ni siguran rad na krovu.

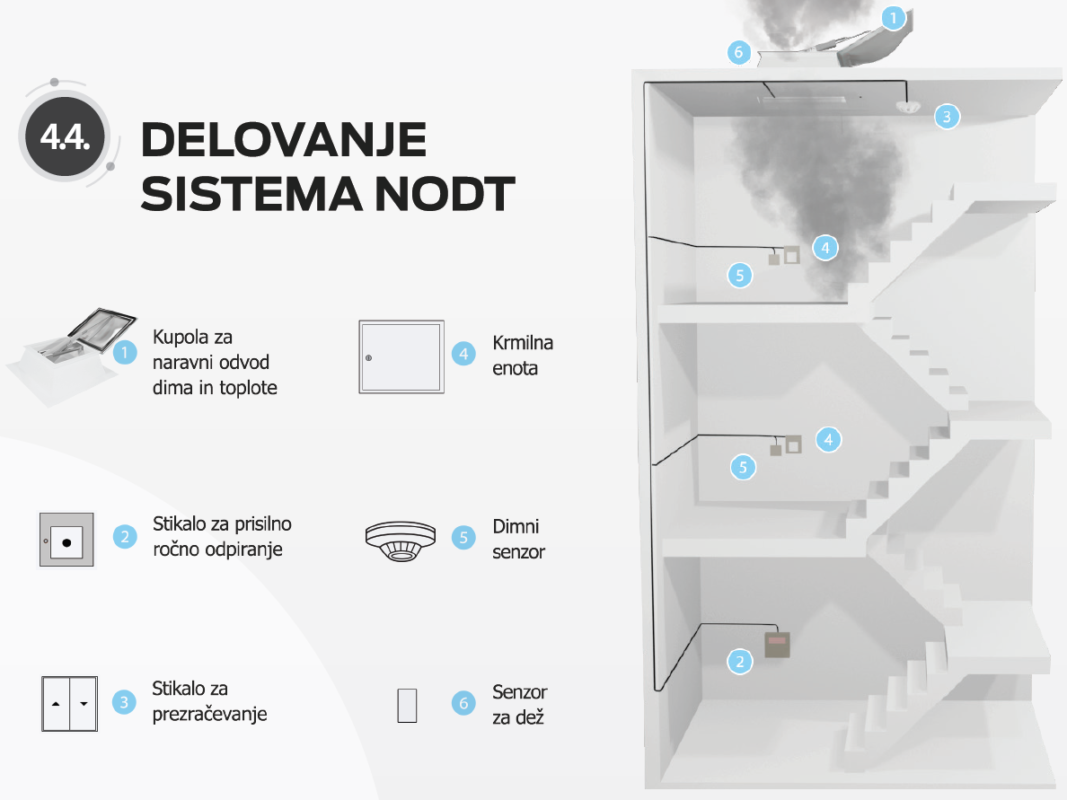

Sustavi za prirodno odvođenje dima i topline – NODT
Samo namjenske izvedbe mogu biti dio sustava prirodnog odvođenja dima i topline. Katalog navodi EN 12101-2:2003 za opisane izvedbe NODT. Dokumentaciju i deklarirana svojstva odabranog uređaja uskladite s projektantom zaštite od požara.
Sustavi za prirodno odvođenje dima i topline otvaraju se na dva načina: pneumatskim ili elektromotornim pogonom.
Pneumatski pogon na CO₂

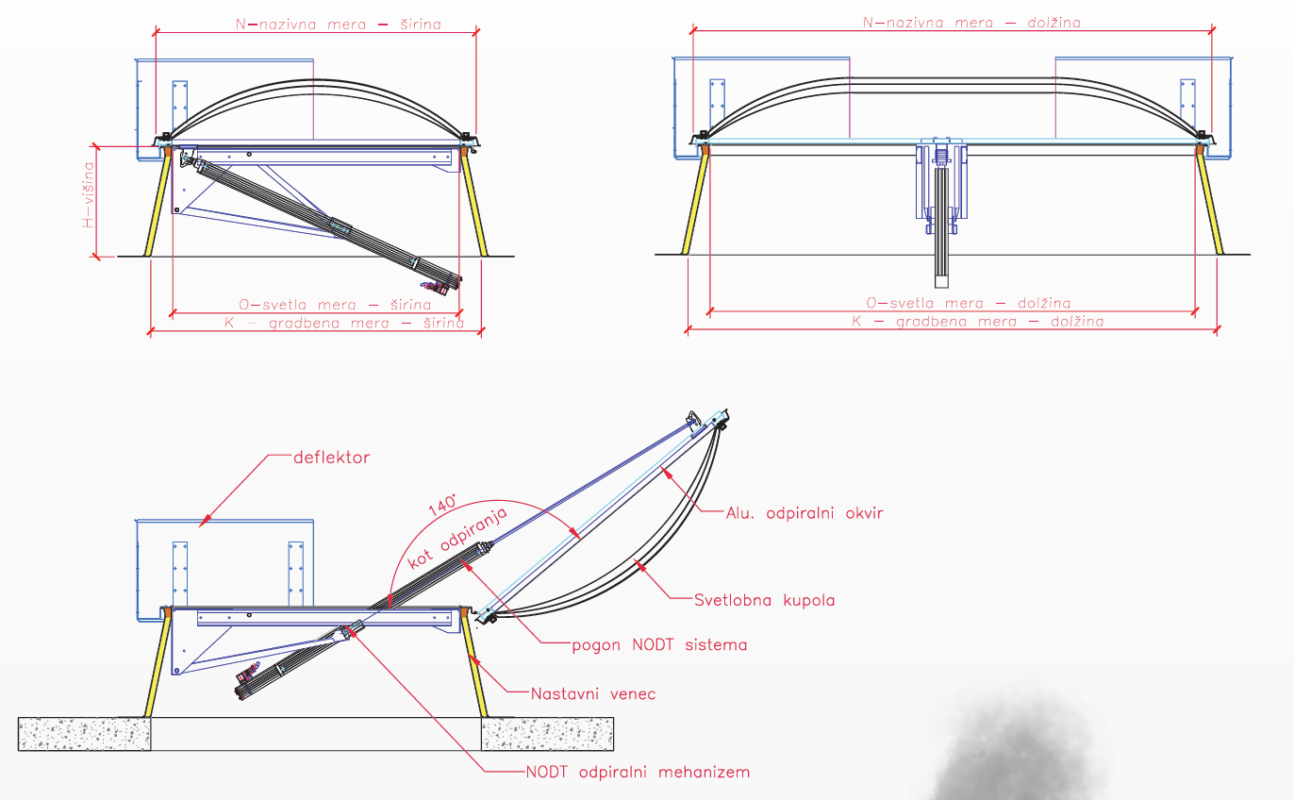

Pneumatski NODT II s kutom otvaranja 140°
Ventil za otvaranje/zatvaranje
WL1500; SL750; T(0); RE50; B300; E
Opcija:
Zaseban elektromotor za dnevnu ventilaciju; napon napajanja potvrđuje se za odabranu izvedbu.
Hod 300 mm, 500 N.
PODV pneumatski cilindar za dnevnu ventilaciju.
Hod 300 mm.
Različite izvedbe ventila za aktivaciju.
Elektromotorni pogon 24 V

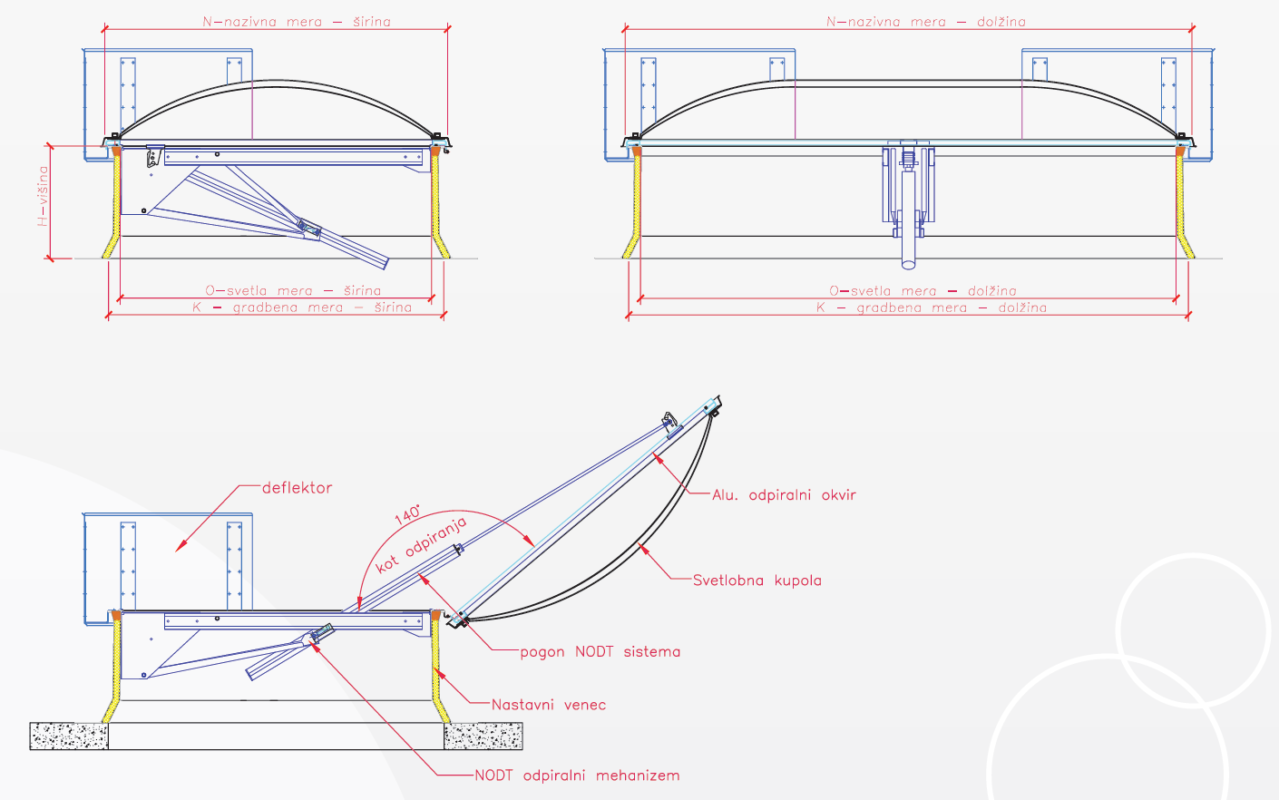

Električni NODT II s kutom otvaranja 140°
WL1500; SL750 ili SL500; T(0); RE1000; B300; E
Sustav NODT 24 V idealno je rješenje za primjene u kojima je potrebna
električna naprava za odvođenje dima i topline u skladu s EN 12101-2.
Može se upotrebljavati i za dnevnu ventilaciju. U slučaju nenamjernog
aktiviranja zbog lažnog alarma ili vandalizma svjetlosne kupole
jednostavno se zatvaraju pritiskom na tipku s upravljačkog mjesta.
Stoga je uređaj prikladan za škole, sportske dvorane i kazališta.
Prednost pneumatskog sustava NODT njegova je neovisnost o električnom napajanju. Sustav radi i pri potpunom nestanku električne energije jer je pogonski plin (CO₂) pohranjen u plinskim bocama pod tlakom. Zato se pneumatski sustavi NODT upotrebljavaju i na stubištima. Budući da nestanak električne energije može utjecati i na sustave dojave dima, pneumatski sustavi aktiviraju se termičkim ampulama s različitim temperaturama aktivacije. Pneumatski NODT može se opremiti zasebnim motorom od 230 V za dnevnu ventilaciju i stvaranje ugodne klime u prostoru.
Katalog za dvije opisane izvedbe NODT navodi otvaranje za manje od 60 sekundi. Taj podatak provjerite u dokumentaciji odabranog uređaja. Uređaji s pneumatskim otvaranjem mogu se dopuniti elektromotorom za dnevnu ventilaciju.
Odabir i ponuda

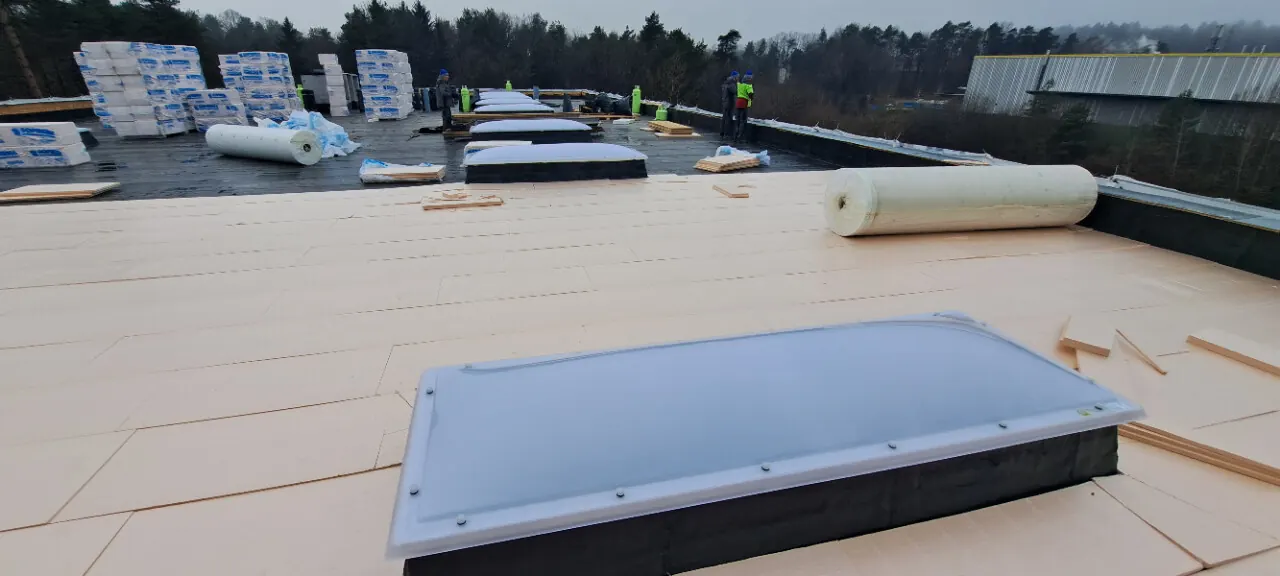

Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore promatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
O čemu ovisi cijena?
Ponudu određuju mjere, materijal, broj slojeva, vijenac, mehanizam otvaranja i opseg montaže. Uspoređujte ponude jednakog opsega, a ne samo cijenu gornjeg dijela kupole.
Može li se zamijeniti samo stara kupola?
Tek nakon provjere stanja i mjera postojećeg vijenca, pričvršćenja i kompatibilnosti. Približna vanjska mjera nije dovoljna.
Je li svaki otvarajući svjetlosni element prikladan za NODT?
Samo namjenske izvedbe mogu biti dio sustava prirodnog odvođenja dima i topline. Katalog navodi EN 12101-2:2003 za opisane izvedbe NODT. Dokumentaciju i deklarirana svojstva odabranog uređaja uskladite s projektantom zaštite od požara.
Podaci za vaš upit
- Količina i oblik; mjere otvora s označenim mjernim točkama.
- Prozirno ili opalno ostakljenje, namjena prostora i podatak o grijanju.
- Željeno otvaranje; visina prostora i raspoloživo napajanje ako su poznati.
- Lokacija objekta; pri zamjeni fotografije kupole, vijenca i pričvršćenja.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
