Svjetlosne trake dovode dnevno svjetlo u industrijske, skladišne i poslovne objekte. Segmentni ili lučni sustav odaberite prema obliku krova i potrebnoj funkciji.
Širina otvora, ukupna duljina i oblik krova pomažu pri odabiru segmentnog ili lučnog sustava.
Usporedite navedene sastave prema zahtjevima za svjetlost, toplinsku i zvučnu izolaciju.
Označite mjesta ventilacije; odvođenje dima zahtijeva odgovarajuću namjensku i usklađenu izvedbu.

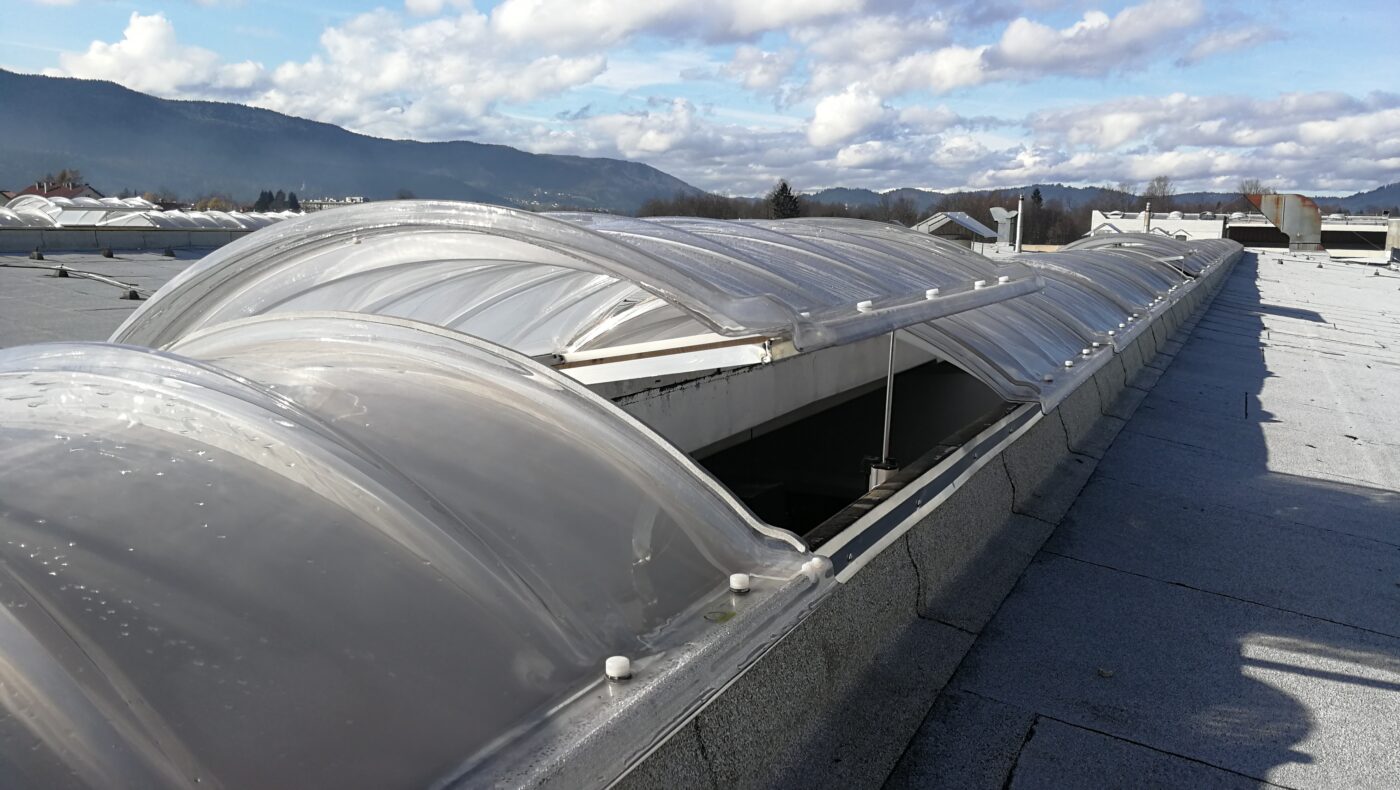

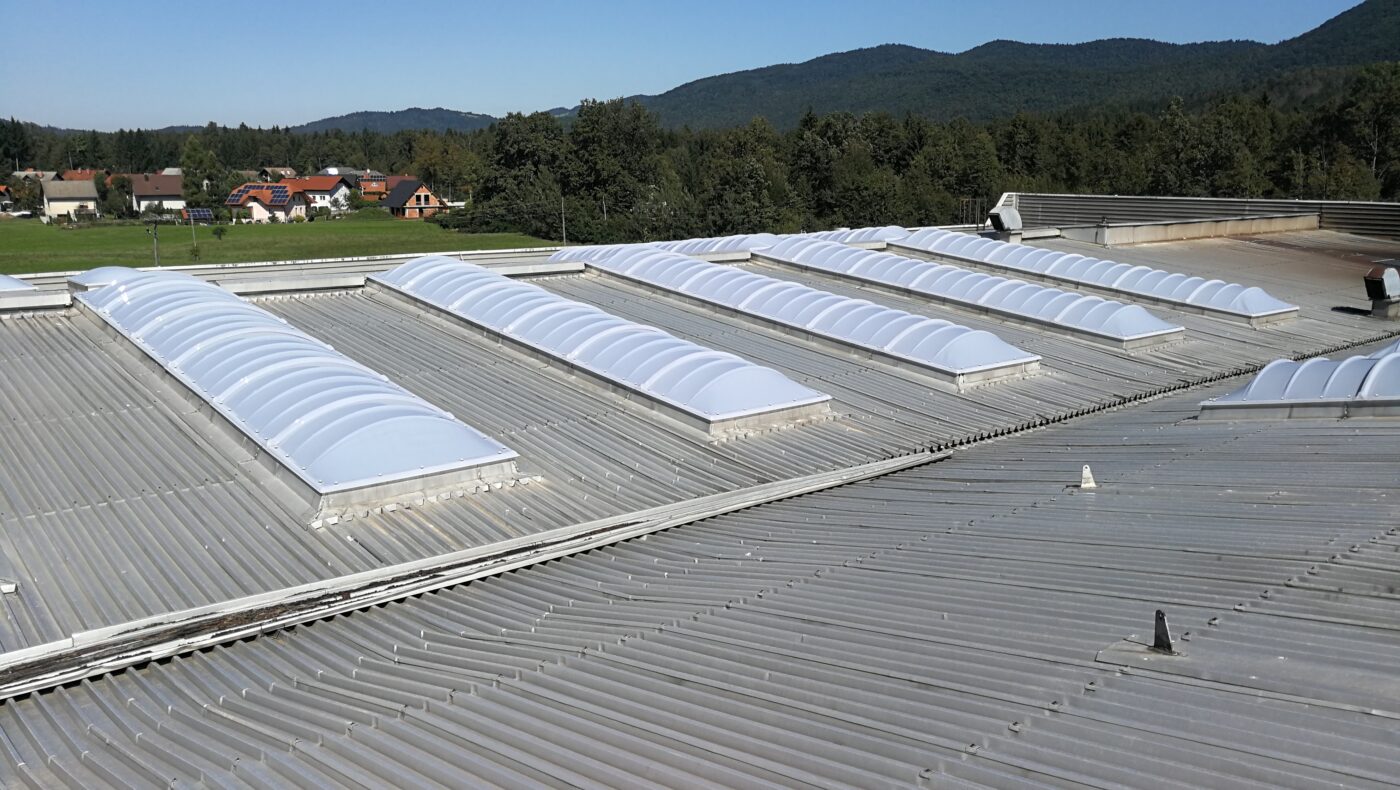

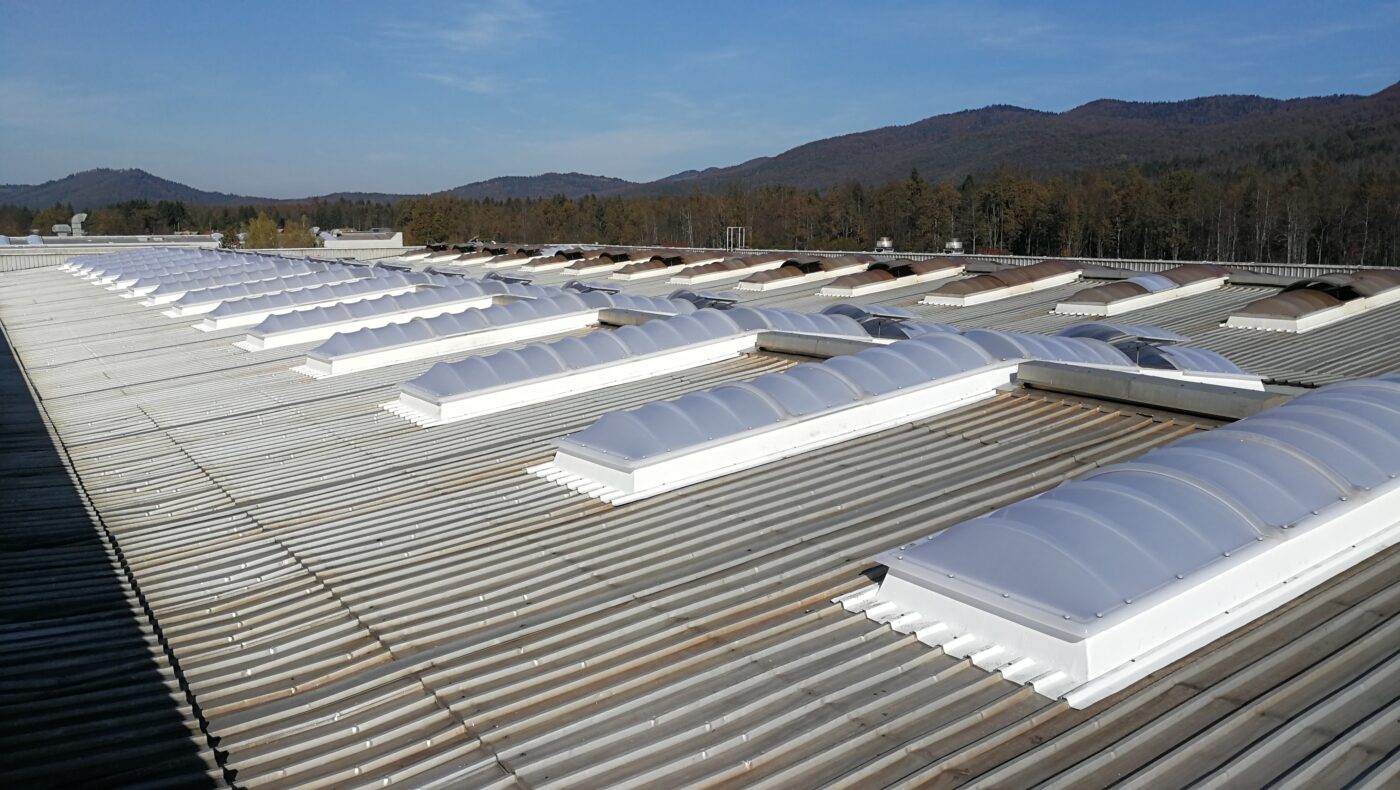

Svjetlosne trake dovode dnevno svjetlo u proizvodne, skladišne i trgovačke hale. Mogu se ugraditi na ravne ili dvostrešne krovove te opremiti za dnevnu ventilaciju i prirodno odvođenje dima i topline.
U tvrtki POS plastika nudimo jednoslojne ili dvoslojne trake od akrilnih ili polikarbonatnih ploča koje se ugrađuju izravno na nastavne vijence. Zahvaljujući modularnosti elemenata, svjetlosne trake mogu se i naknadno opremiti mehanizmima za otvaranje.
Odvojeni unutarnji nosivi i vanjski pokrivni profili osiguravaju toplinski prekid duž luka. Vijek trajanja ovisi i o ugradnji, uporabi i održavanju. Odvođenje dima i topline zahtijeva odgovarajuću namjensku izvedbu.
Za nosivu konstrukciju upotrebljava se ekstrudirani aluminijski profil koji je standardno površinski neobrađen. Kataloški opis izvedbe bez silikona i brtvi odnosi se na konstrukciju elementa, a ne na spoj s krovom. Krovni spoj i hidroizolaciju treba zasebno odrediti u detalju ugradnje.
Širina krovnog otvora Š: 1.000 – 6.000 mm
Duljina krovnog otvora L: modularna, ukupna duljina potvrđuje se za projekt
Pocinčani metalni nastavni vijenac može biti ravan ili ukošen. Visina vijenca iznosi od 30 do 70 cm. Pripremljen je za izolaciju debljine do 10 cm. Na zahtjev se može praškasto obojiti u boje RAL.
Ispunu čine UV-postojane višestijenske polikarbonatne ploče.

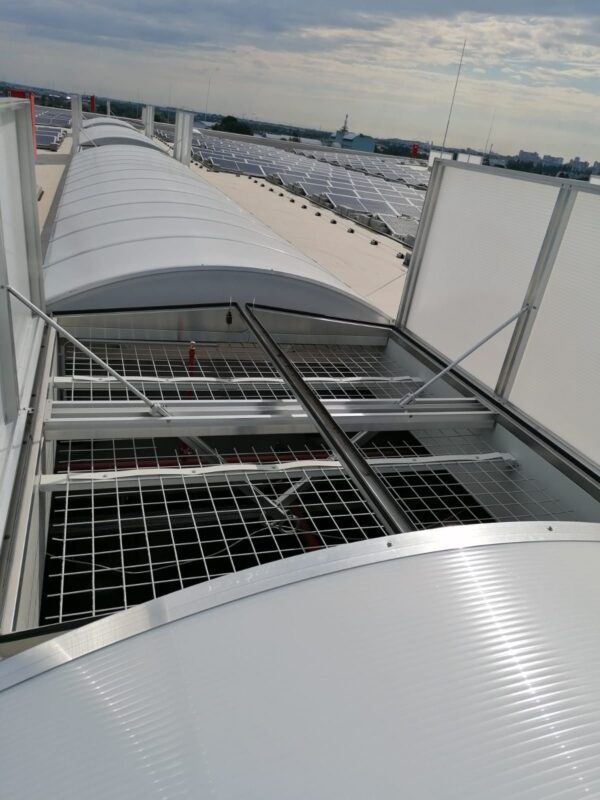

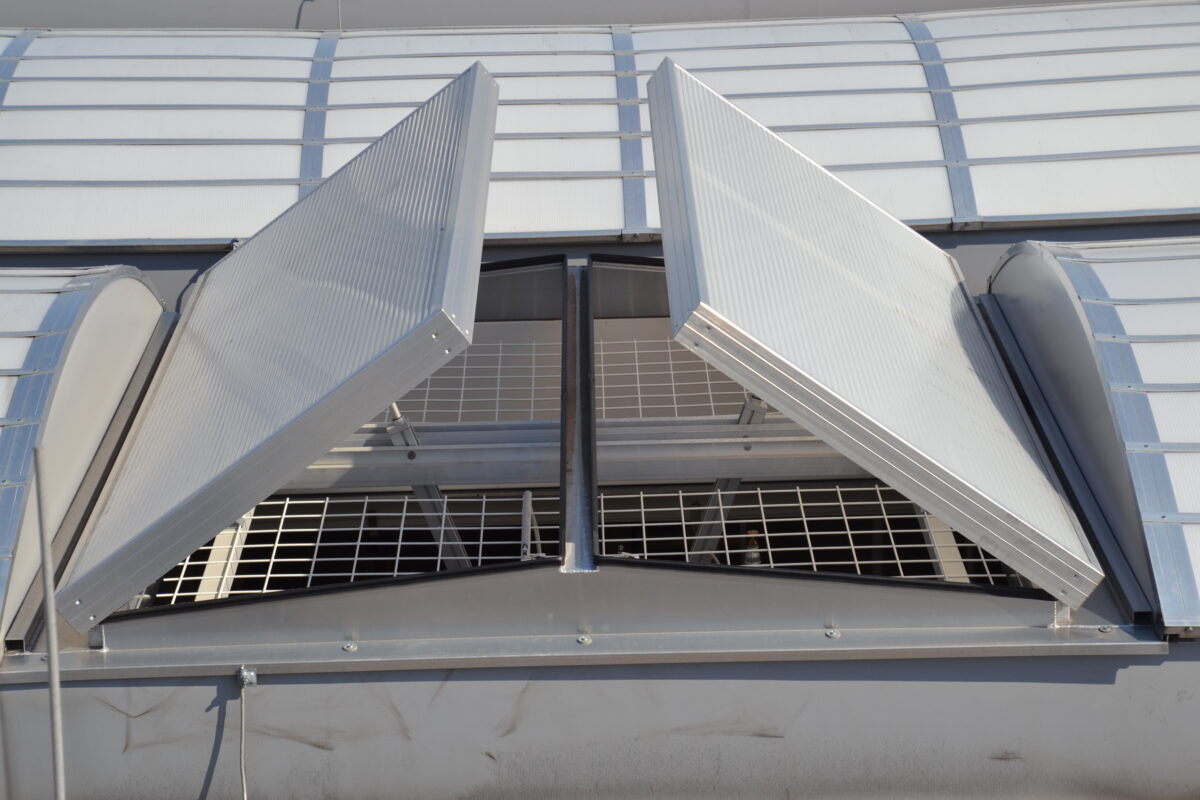

Prozračivač s dvostrukom zaklopkom upotrebljava se kao ventilacijski sustav ili uređaj za odvođenje dima i topline, a istodobno služi kao izvor prirodnog svjetla. Različiti oblici zaklopki, prirubnica i podnožja omogućuju odabir sustava koji najbolje odgovara vašim individualnim potrebama.
Radi osiguravanja vodonepropusnosti i malih zahtjeva za održavanje sustav je izrađen od visokokvalitetnog aluminija otpornog na koroziju.
Za otvaranje prozračivača možete birati između dvostrukog pneumatskog cilindra P2 na stlačeni zrak i elektromotora od 230 V. Za protupožarnu ventilaciju može se ugraditi P2F – dvostruki pneumatski cilindar na stlačeni zrak s aktivacijom termičkom ampulom ili elektromotor s napajanjem od 24 V.
Prozračivač je izrađen od aluminijskog lima otpornog na koroziju i ekstrudiranih aluminijskih profila koji su standardno površinski neobrađeni. Kataloški opis izvedbe bez silikona i brtvi odnosi se na konstrukciju elementa, a ne na spoj s krovom. Krovni spoj i hidroizolaciju treba zasebno odrediti u detalju ugradnje.
Širina krovnog otvora Š: 1.000 – 2.500 mm
Duljina krovnog otvora L: 1.000 – 3.500 mm
Kut otvaranja: do 90°
Planiranje i odabir
Jednoslojna ili dvoslojna izvedba od akrilnih odnosno polikarbonatnih ploča. Modularna konstrukcija omogućuje naknadnu ugradnju mehanizama za otvaranje.
| L (cm) | K (cm) | S (cm) | Z (cm) | PKE min. (cm) | PKE maks. (cm) | SE (cm) |
|---|---|---|---|---|---|---|
| 80 | 100 | 86 | 100 | 50 | 180 | 180 |
| 100 | 120 | 106 | 120 | 50 | 180 | 180 |
| 125 | 145 | 131 | 145 | 50 | 180 | 180 |
| 150 | 170 | 156 | 170 | 50 | 180 | 180 |
| 175 | 195 | 181 | 195 | 50 | 180 | 180 |
| 200 | 220 | 206 | 220 | 50 | 180 | 180 |
| 215 | 235 | 221 | 235 | 50 | 180 | 180 |
| 225 | 245 | 231 | 245 | 50 | 180 | 180 |

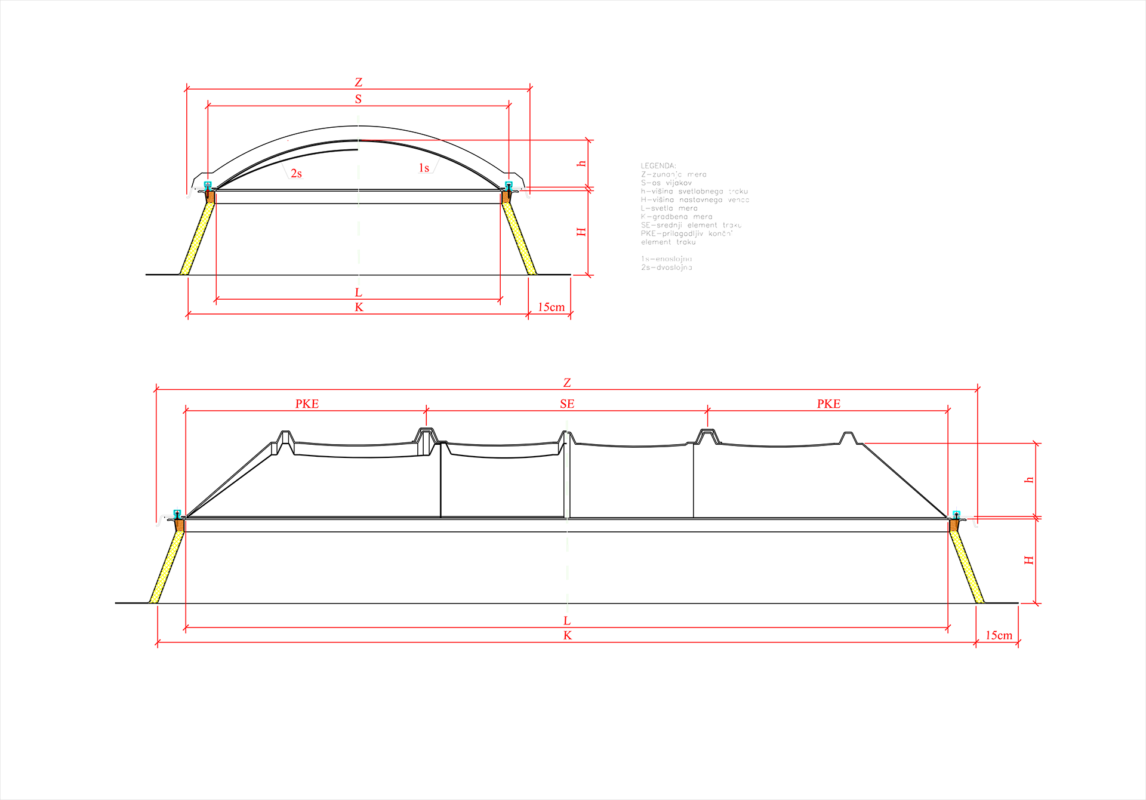

L označava svijetlu dimenziju, K građevinsku dimenziju, S os vijaka, PKE duljinu završnog elementa, a SE duljinu srednjeg elementa; oznaka Z prati katalošku skicu. Završni element PKE prilagođava se ukupnoj duljini trake.
| Ispuna | Ug | Reakcija na požar | Rw |
|---|---|---|---|
| PC 10-5 | 2,5 W/(m²·K) | B-s1,d0 | 17 dB |
| PC 16-7 | 1,8 W/(m²·K) | B-s1,d0 | 20 dB |
| PC 10-5 + PC 10-5 | 1,25 W/(m²·K) | B-s1,d0 | 18 dB |
| PC 16-7 + PC 10-5 | 1,04 W/(m²·K) | B-s1,d0 | 20 dB |
| PC 16-7 + PC 16-7 | 0,95 W/(m²·K) | B-s1,d0 | 20 dB |
Lučni sustavi dostupni su s klasifikacijom BROOF(t1) prema EN 13501-5:2016 te ispitivanjima zaštite od pada prema EN 14963:2006 i GS-BAU-18:2015.
Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore promatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
Ne. Modularni sustav omogućuje različite ukupne duljine, ali otvor, nosivost, opterećenja i raspored ventilacije treba provjeriti za objekt. Jamstvo se primjenjuje prema uvjetima proizvođača.
Ne. Ug opisuje ostakljenje ili ispunu navedenu u tablici. Na cijeli ugrađeni sustav dodatno utječu okvir, vijenac, dimenzije i spoj s krovom.
Ne. Ispitivanje protiv propadanja nije dopuštenje za hodanje po ostakljenju. Potrebno je osigurati siguran pristup krovu i održavanje.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
